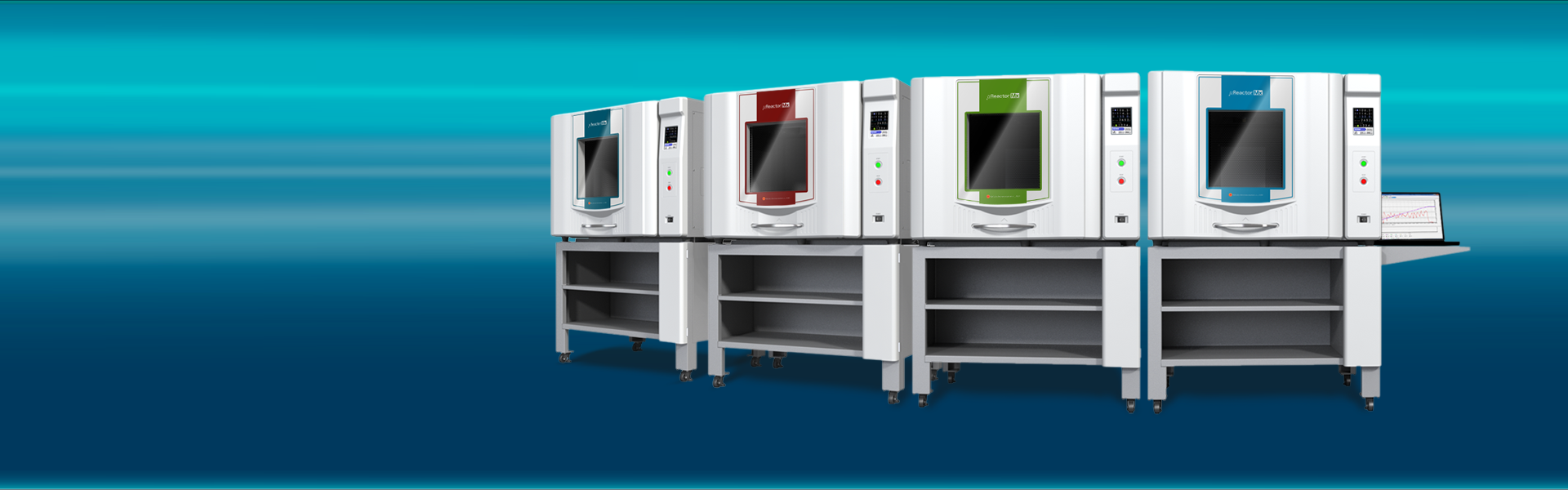

μReactor ® Mxシリーズ

プロセス専門スタッフが御提案
する、すぐにお使い頂ける４つ
の専用モデルをラインナップ。
今まで出来なかった処理を
マイクロ波加熱と豊富なアプリ
ケーションでスピーディーに
対応致します。

Custom

Flame

Olive

Aqua

モデル

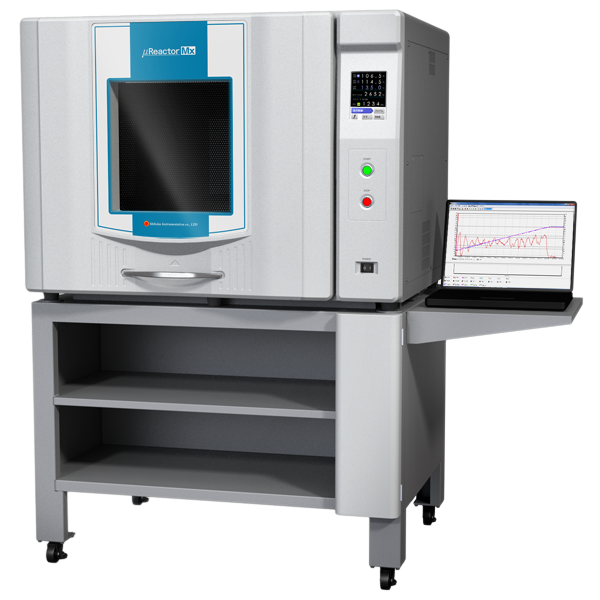

Aqua

液体を中心とした蒸留、抽出、分留、濃縮、他の用途に幅広く対応したモデルで、精油の抽出処理に最適です。
スケールアップ、高出力によるパワフルなマイクロ波処理を実現しました。
マイクロ波加熱対応の専用真空容器を採用しており、真空容器、冷却器具は簡単に取り外せて、水洗いが可能。
内蔵電磁スターラー、高粘性対応メカニカル撹拌機にも対応いたします。

蒸留モデル

1	蒸留用真空容器セット	最大容積5Lのマイクロ波で加熱されにくいガラス容器真空圧力に耐える構造であり、パッキン、クランプで完全密閉専用固定台付セパラブル構造で洗浄が簡単減圧下でマイクロ波加熱し蒸気を上部から放出する
2	光ファイバー温度計	最高使用温度260℃ 本体は装置に内蔵ファイバーセンサーはテフロンコーティングで洗浄性良好マイクロ波環境で高精度の温度測定し、プログラム通りに対象物の温度コントロールを行なう。
3	電磁スターラーセット（オプション）	ネオジム磁石で撹拌子を吸着回転数をタッチパネルで設定
4	撹拌子（オプション）	マイクロ波の影響の少ない強力タイプ
5	曲管	クランプ付蒸気を庫外に導出する
6	ヴィグリュー分留管 Φ40 L500	必要な蒸気を上部に放出し、それ以外の蒸気は容器に戻す
7	Ｔ字管	クランプ付
8	熱電対（頭頂温度用）	容器に戻す蒸気温度を測定する
9	直管	クランプ付
10	Ｌ字管セット	クランプ付
11	ジムロート冷却管 Φ50 L500	蒸気を冷却水により凝結させ、下部に滴下する
12	真空ポンプ（オプション）	専用台にセットされた真空ポンプとチューブ接続する。ジムロート冷却管、直管、ヴィグリュー分留管を通して、容器を減圧する。
13	分液ロート	滴下して集められた蒸留液を捕集し、下部コック操作で排出
14	専用台セット	装置本体と固定キャスター、アジャストボルト、アンカー用固定金具付取扱説明書収納、付属品棚付き

対象物を減圧下でマイクロ波加熱し、蒸気を効率的に捕集します。減圧下の温度コントロールは光ファイバー温度計とPID制御により、高精度にコントロールされ、温度プログラムを忠実に実行します。
容器内の蒸気は減圧の気流作用で曲管により庫外に導出され、ヴィグリュー分留管を通過する蒸気を頭頂温度モニター用熱電対により調整し、分留します。ヴィグリュー分留管を通過した蒸気は、ジムロート冷却管で凝結し、滴下した液体を分液ロートに捕集、下部のコックから排出します。
本構成は基本的なものであり、お客様のご要望に応じてアレンジ可能ですので、お気軽にお問い合わせ下さい。

抽出モデル

1	抽出用真空容器セット	最大容積7Lのマイクロ波で加熱されにくいガラス容器真空圧力に耐える構造であり、パッキン、クランプで完全密閉専用固定台付セパラブル構造で洗浄が簡単減圧下でマイクロ波加熱し蒸気を上部から放出する
2	光ファイバー温度計	最高使用温度260℃ 本体は装置に内蔵ファイバーセンサーはテフロンコーティングで洗浄性良好マイクロ波環境で高精度の温度測定し、プログラム通りに対象物の温度コントロールを行なう。
3	Ｌ字管セット	２個セット、　クランプ付
4	直管	クランプ付蒸気を庫外に導出する
5	ジムロート冷却管 Φ50 L500	蒸気を冷却水により凝結させ、下部に滴下する
6	真空ポンプ（オプション）	専用台にセットされた真空ポンプとチューブ接続する。ジムロート冷却管、直管を通して、容器を減圧する。
7	分液ロート	滴下して集められた蒸留液を分離し、下部コック操作で排出
8	専用台セット	装置本体と固定キャスター、アジャストボルト、アンカー用固定金具付取扱説明書収納、付属品棚付き

対象物を減圧下でマイクロ波加熱し、蒸気を効率的に捕集します。減圧下の温度コントロールは光ファイバー温度計とPID制御により、高精度にコントロールされ、温度プログラムを忠実に実行します。
容器内の蒸気は気流作用で曲管により庫外に導出され、ジムロート冷却管で凝結し、滴下した液体を分液ロートに捕集、下部のコックから排出します。
本構成は基本的なものであり、お客様のご要望に応じてアレンジ可能ですので、お気軽にお問い合わせ下さい。

『エッセンシャルオイルの抽出』ムービー

モデル

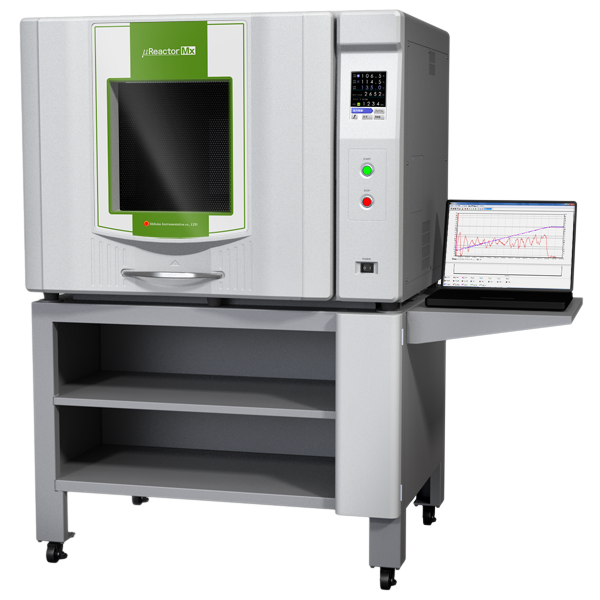

Olive

従来の外部加熱では難しかった、食品、植物などの乾燥をスピーディに行えます。
マイクロ波を使用した乾燥処理によって、素材本来の香り、風味を残すことが可能となり、茶葉の乾燥、焙煎作業に最適のモデルです。
大量の乾燥には棚タイプ、少量には容器タイプをご用意しております。
乾燥物によっては、光ファイバー温度計、熱電対を選択できます。また、強制送風、ドレン排出、回転ドラム方式の対応が可能です。

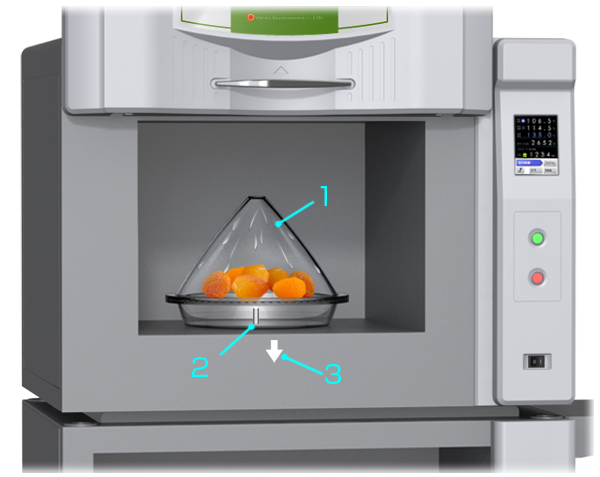

乾燥モデル（容器）

1	乾燥用容器セット	対象物から発生した蒸気を効率よく上部カバーで冷却、凝結した水分を下部に集める。
2	熱電対（容器内温度用）	熱電対（容器内温度用）
3	ドレン排出セット（オプション）	下部に集められた水をドレン口から庫外に排出。

対象物が少ない場合や茶葉の乾燥などに扱いやすい構成となっております。
対象物を密閉容器内でマイクロ波加熱し、蒸気を効率的に排出し、短時間で乾燥します。
マイクロ波の影響を受けにくい熱電対で容器内の雰囲気温度をPID制御し、温度プログラムを忠実に実行します。
容器内の蒸気は下部に集められ、ドレン口から庫外に排出します。（オプション）
本構成は基本的なものであり、お客様のご要望に応じてアレンジ可能ですので、お気軽にお問い合わせ下さい。

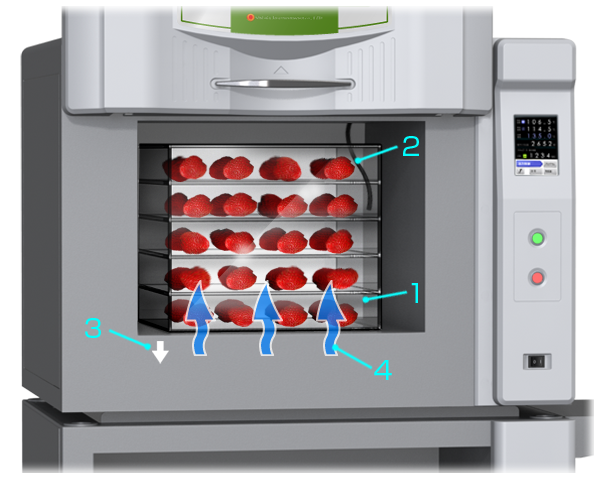

乾燥モデル（棚）

1	乾燥棚セット	対象物を重ねることなく、配置可能。対象物から発生した蒸気は各棚の下面で凝結され、下部奥側に集められる。
2	光ファイバー温度計	本体は装置に内蔵ファイバーセンサーはテフロンコーティングで洗浄性良好マイクロ波環境で対象物又は雰囲気を高精度に温度測定し、プログラム通りに温度コントロールを行なう。
3	ドレン排出セット（オプション）	下部奥側に集められた水をドレン口から庫外に排出。
4	庫内送風セット（オプション）	棚内の蒸気を対流させ凝結を促し、更に効率よく乾燥が可能。

対象物が多種の場合や果物の乾燥などに適した構成となっております。
対象物をガラス棚でマイクロ波加熱し、蒸気を効率的に排出し、形崩れなく短時間で乾燥します。
光ファイバー温度計で容器内の対象物、又は雰囲気温度をPID制御し、温度プログラムを忠実に実行します。
容器内の蒸気は下部に集められ、ドレン口から庫外に排出します。（オプション）
庫内送風セット（オプション）を用いると、更に短時間で、高品質の乾燥処理が行えます。
本構成は基本的なものであり、お客様のご要望に応じてアレンジ可能ですので、お気軽にお問い合わせ下さい。

モデル

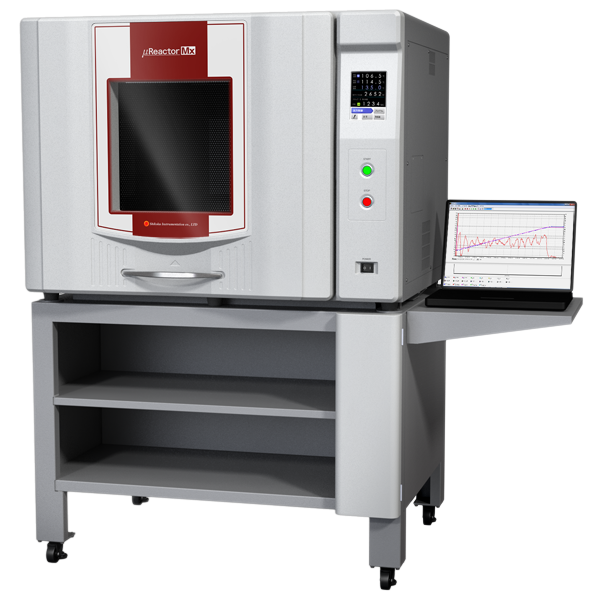

Flame

マイクロ波とサセプターによって超高温まで短時間に昇温させることで、セラミック、金属材料の焼成処理ができるモデルです。
マイクロ波焼成専用断熱材により、高い効率性を実現。オーバーシュート、ハンチングのない高精度な温度コントロールができます。
温度測定は対象物と温度帯により、センサーを選択することが可能です。
また、マイクロ波出力値を選択（2kW又は3kW）でき、庫内掃気ダクトも取付可能です。

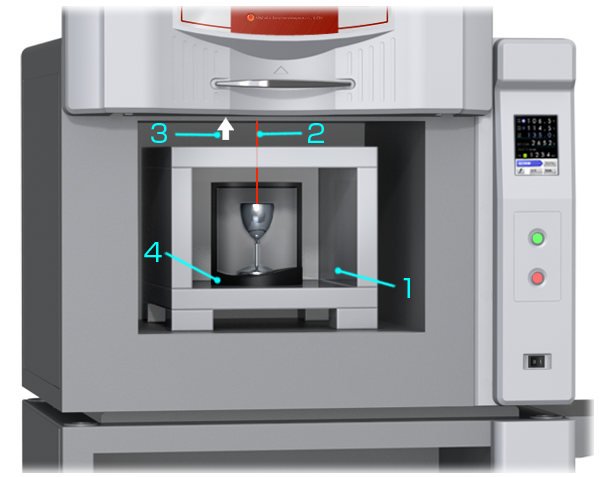

焼成モデル

1	庫内断熱セット	対象物やサセプターの熱から断熱し、高効率、短時間で高温まで加熱。
2	放射温度計セット（オプション）	高温（最高温度500℃）超高温（最高温度1200℃）断熱材の貫通穴から対象物温度を直接測定。 ※上面に放射温度計をセットした場合、上面からのマイクロ波照射は行えません。
3	庫内排気セット（オプション）	庫内の熱を強制的に排出し、長時間の運転が可能。
4	焼成用サセプターセット（オプション）	マイクロ波をサセプターで熱に変換し、焼成初期からスムースに温度を立ち上げる。

大きな庫内と庫内断熱セットにより、従来の汎用装置では扱いにくかった焼成を高精度かつ安全に行なうことが出来ます。
温度コントロールは放射温度計の最高温度により、500℃又は1200℃から選択可能となっており、PID制御により高精度にコントロールされ、温度プログラムを忠実に実行します。
初期段階の温度が上がりにくい場合、焼成用サセプターセット（オプション）を使うことにより、短時間で高温まで加熱することができます。
また、庫内排気セット（オプション）により庫内に滞留した熱気を強制的に排出すれば、長時間の運転も可能です。
本構成は基本的なものであり、お客様のご要望に応じてアレンジ可能ですので、お気軽にお問い合わせ下さい。

モデル

Custom

御客様のオーダーで、カスタマイズ製作するモデルで、大学、研究機関の実験用に最適です。
各種オプションの他にガラス器具の設計、製作まで対応。対象物、加熱温度、処理方法等、これまでの実績から御提案いたします。
お客様の販売する製品として、外装色、化粧パネルを変更するOEM対応も可能です。

多用途モデル

1	本体仕様	マイクロ波照射口、シールドパイプ数量など装置仕様をお客様要望に合わせて製作
2	器具	温度センサーやガラス容器など器具をお客様要望に合わせて製作
3	メカニカル撹拌機セット	撹拌機固定台付 ※メカニカル攪拌機をセットした場合、上面からのマイクロ波照射は行えません。
4	撹拌軸セット	用途により撹拌翼形状を選定
5	冷却チラーセット	ジムロート冷却管に冷却水を供給チューブ、アダプタ付
6	PCローダーセット	ジムロート冷却管に冷却水を供給 USBケーブル、アプリケーションソフト設定ソフト付パソコンは別途準備

御客様のご要望に合わせて、製作します。本体仕様、器具の設計、製作まで対応致します。対象物、加熱温度、処理方法等を御連絡頂ければ、プロセス専門スタッフが御提案致します。お客様製品として、外装色、化粧パネルを変更するOEM対応も可能です。
